一、为什么单颗 SoC，依然需要硬件 PWM 同步？
很多开发者存在认知误区：相机全部接入同一个 RK3576，硬件资源共享，天然就该同步，事实并非如此。

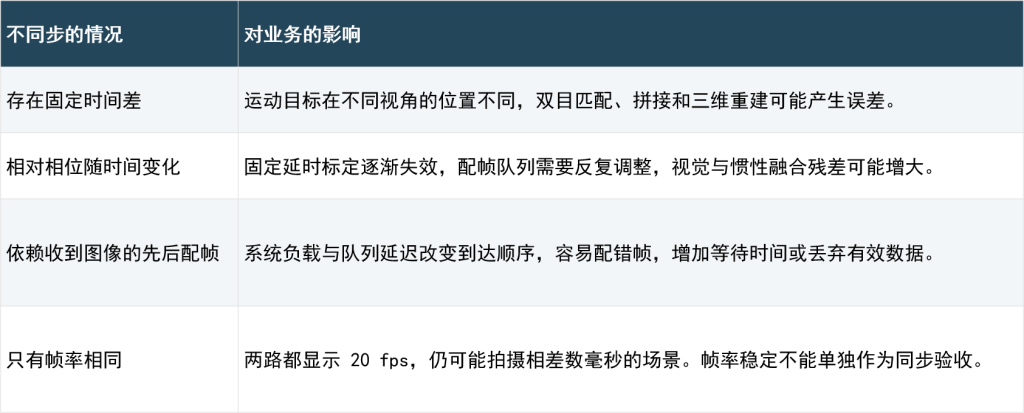

相机自由运行模式下会出现三类典型问题：
1. 固定时间偏差：各路相机拍照时刻存在固定差值，运动物体在不同视角成像位置错位，三维重建、图像拼接引入固有误差。
2. 相位随时间漂移：各个 Sensor 独立时钟存在频差，时间偏差会越跑越大，前期做好的标定慢慢失效，融合算法残差持续变大。
3. 依靠图像到达时间做配帧：系统负载、队列延迟会改变图像传到 CPU 的先后顺序，极易出现错配帧，要么丢弃有效数据，要么增加系统等待开销。
简单说：帧率相等 ≠ 采样时刻同步。两台相机都跑 20fps，也完全有可能相差数毫秒去拍摄现实场景。
想要真正约束所有相机在接近同一时刻完成曝光采样，就需要一套统一的硬件触发信号。本方案利用 RK3576 内部硬件 PWM 输出同步脉冲，经过 MAX96724 解串器分发到每一路 GMSL 相机的串行器，给到 Sensor 的同步引脚 FSIN，用硬件脉冲统一约束每一个相机的帧起始时刻。把触发节拍交给硬件，脱离软件线程调度带来的不确定性。
对比传统多 SoC 分布式同步方案，多板方案需要 PTP 网络时间同步、多套 PWM 触发源做相位对齐，还要处理跨板数据流传输、状态管理，系统链路复杂，故障点多。而单 SoC 架构下，全部相机汇聚到一颗 RK3576，只需要一套 PWM 脉冲分发全部相机，整机时钟域统一，省去跨板同步的复杂工作，系统架构大幅简化。当然，简化架构不等于问题自动消失，边沿校验、曝光匹配、帧时间戳校验这些工作依旧不能省略。

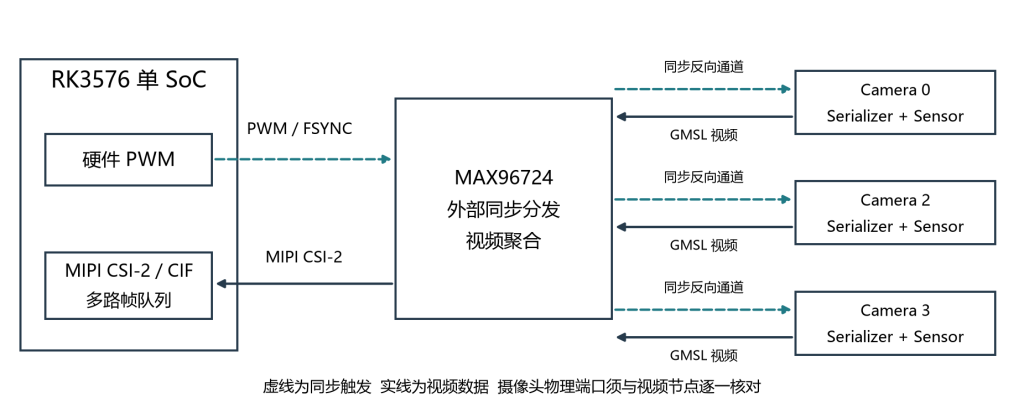

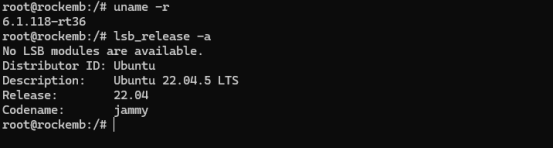

硬件链路：RK3576 硬件 PWM→MAX96724 解串器→3 路 GMSL 相机，图像经 MIPI CSI 2 传入主控。 测试条件：1280×720、NV12、20fps，采集 1000 帧，时长近 50 秒；剔除前 10 帧不稳定帧，取 990 组稳态数据统计。

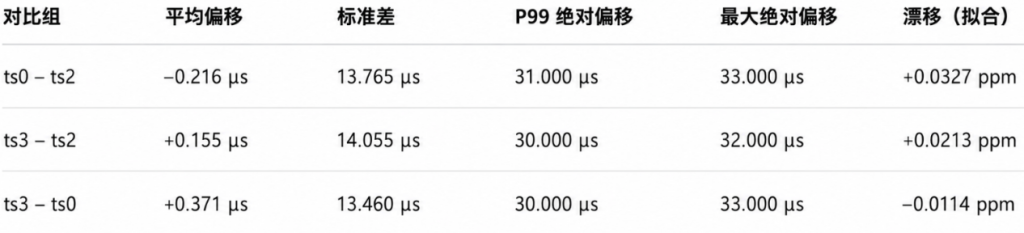

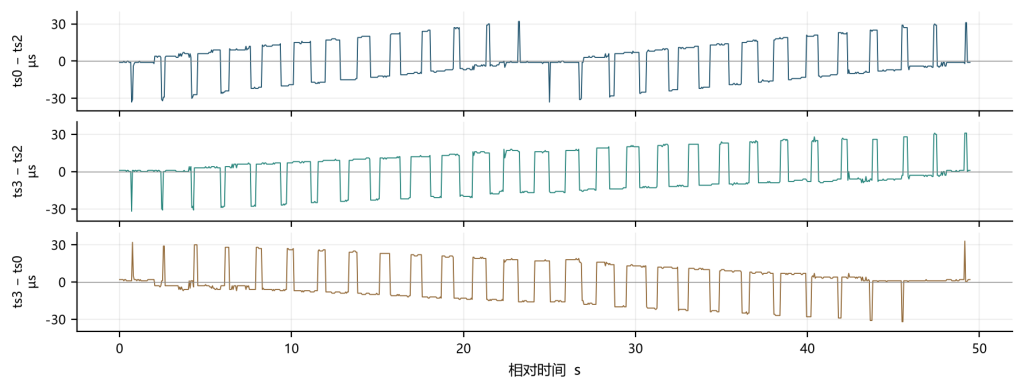

结果：帧序号连续无丢帧、无重复，时间戳无回退；两路相机最大时间戳绝对差33μs，P99 偏差控制在 31μs 以内，帧率稳定，漂移极低，可满足机器人、多目重建、工业数采多数业务。
备注：该数据为驱动输出帧时间戳统计，不等同像素级同时曝光；信号电气特性、Sensor 真实曝光、满负载长期稳定性还需专项验收。样机理想环境结果，不等于可直接产品落地。
二、GMSL 相机同步落地核心踩坑点:
产品化 & 测试要求 增加 PWM 占用检测、异常自愈；进程 PID 监控，留存完整日志；帧配对叠加连续性校验，不只依赖帧号

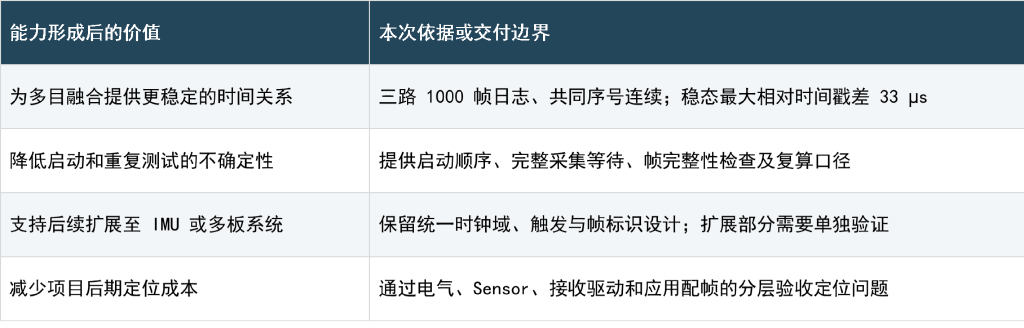

三、瑞迅科技能给客户带来什么实际业务价值？
1. 降低多目算法开发成本
硬件层面把多相机采样时刻对齐，减少算法团队花大量时间做时间偏差补偿、帧纠错工作。不用在算法侧去弥补底层硬件带来的时间不一致问题，把研发精力聚焦在业务算法本身。
2. 简化系统架构，减少故障点
对比多 SoC+PTP 组网方案，单 SoC + 统一 PWM 分发，省去多板时钟同步、网络同步等复杂环节，系统架构更简洁，降低整机 BOM 与调试难度。
3. 可复现、可落地的验证标准
很多供应商只会口头宣传 “支持同步”，没有实测数据。瑞迅这套方案会输出完整测试基线：硬件配置、PWM 参数、原始时间戳日志、统计数据，客户可以自行复现 P99 偏差、最大时间差，把模糊的 “同步好” 变成可量化验收指标。
4. 方便后续业务扩展
这套框架保留时钟域、帧序号、时间戳设计，后续可以对接 IMU 传感器，也可以扩展至多板组网方案，只需要额外做对应专项验证，不用推翻整套采集架构。
多路相机同步，从来不是一个简单 “打开开关” 的功能，而是一套从 PWM 脉冲、SerDes 链路、Sensor 触发、驱动时间戳，到上层帧配对的完整链路。很多项目多目效果差，根源不在算法，而在底层采样时刻没有对齐。
瑞迅科技 RK3576 单 SoC 多路 GMSL 同步数采方案，已经完成三路 720P@20Hz 的样机验证，帧时间戳最大偏差 33μs。我们可以基于客户实际 Sensor 型号、硬件板卡，完成整套链路适配调试，把硬件同步真正落地到你的机器人、工业视觉项目。
