操作系统 | Linux Ubuntu 16.04 | |
CPU | RK3399K | |
Memory | DDR3 2GB | |
Flash | eMMC 16GB | |
HDMI | 1路 | 预留显示接口 |
USB | 1路USB 3.0-OTG(TYPE-A) | OTG调试口 |
1路USB2.0-HOST(TYPE-A) | ||
串口 | 2路RS232 | 1路debug复用 |
2路RS485 | 预留隔离、非隔离选焊 | |
GPIO | 4DI 隔离 | 3.81凤凰端子 |
4DO 隔离 | 3.81凤凰端子 | |
ADC*2 | 3.81凤凰端子 | |
有线网络 | LAN*6 百兆电口 | |
LAN*1 千兆光口(可插电口模块) | ||
LAN*1 千兆光口 | ||
LAN*1 千兆电口(与千兆光口透传) | ||
LAN*1 千兆电口 | ||
无线网络 | WiFi&BT 单双频&BT 二合一模块,单天线 | 预留 |
4G模块 | MINI PCIE,USB2.0通信 | |
5G模块 | 预留 | |
按键 | RECOVERY | 烧录程序预留 |
RESET | 复位用 | |
TF卡 | TF卡 | 烧录程序预留 |
RTC | 支持 | 板载RTC电池 |
定时开关机 | 支持 | 板载 |
LED | 电源、运行状态 | |
4G/5G WIFI状态 | ||
LAN光口状态 | ||
WAN光口状态 | ||
Sensor | 温度传感器 | 预留选焊 |
GPS/北斗 | 预留选焊 | |
Gsensor | 预留选焊 | |
安全 | 加密IC | 预留选焊 |
电磁兼容 | RS 辐射抗干扰 IEC61000-3-2/-3 ≥level3 | |
RE 辐射电场 IEC61000-4/-3 ≥level3 | ||
EFT 脉冲电场 IEC61000-4/-4 ≥level3 | ||
ES 浪涌 IEC61000-4/-5 ≥level3 | ||
PMS 工频磁场 IEC61000-4/-8 ≥level8 | ||
ESD 接触6K 空气10KV ≥level3 | ||
环境 | -20~70℃ | |
RH ≥95% | ||
尺寸 | 133mm*173mm*60mm | |
电源 | 9~36V宽压输入,过流、反接、过压保护 | 海岸线5.08间距绿色端子带耳朵 |
掉电保持≥1min | 板载 |
型号 | OS | CPU | DDR | eMMC | 百兆电口 | 千兆光口 | 千兆电口 | 尺寸(mm) | 电源 |

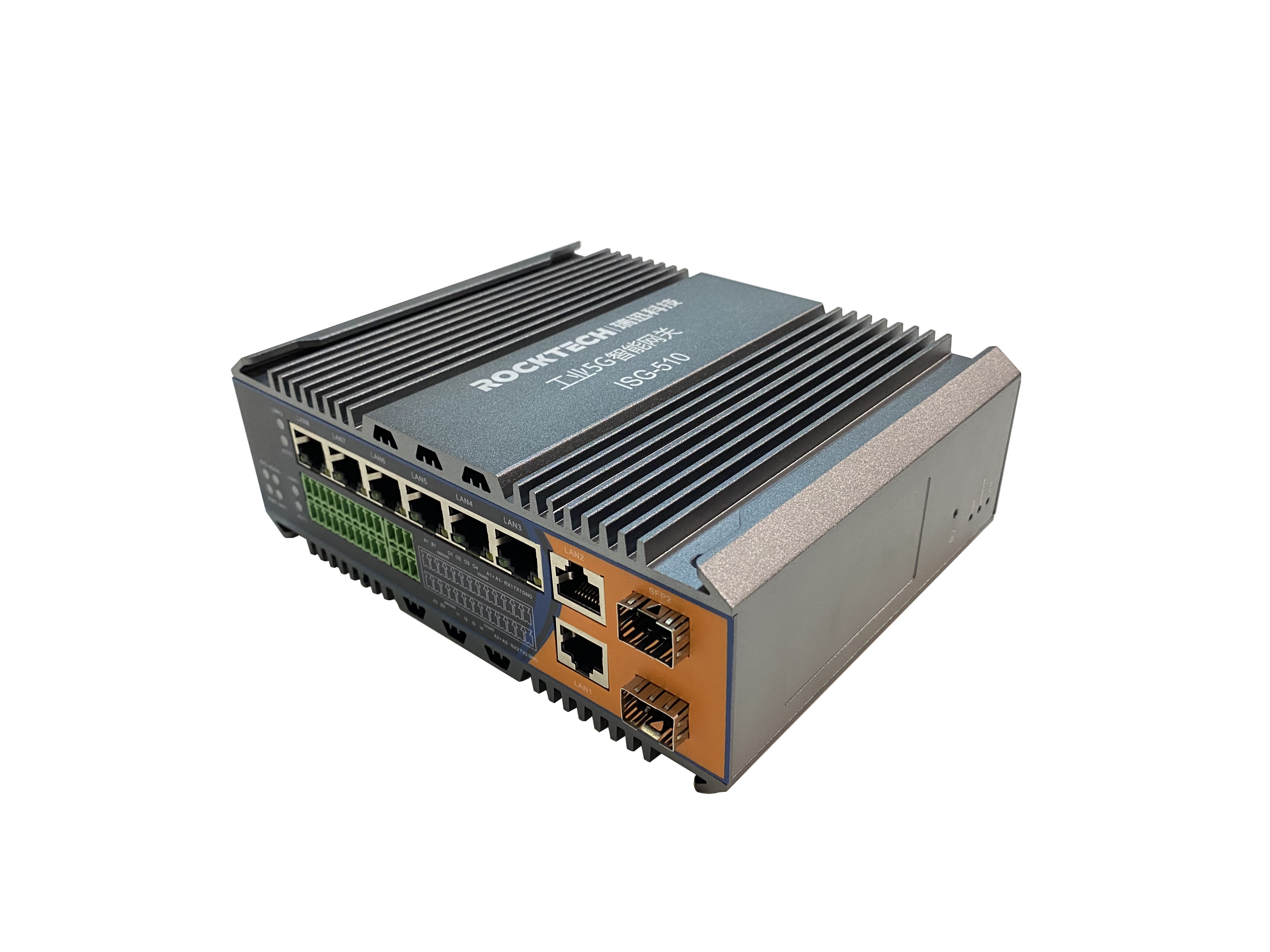

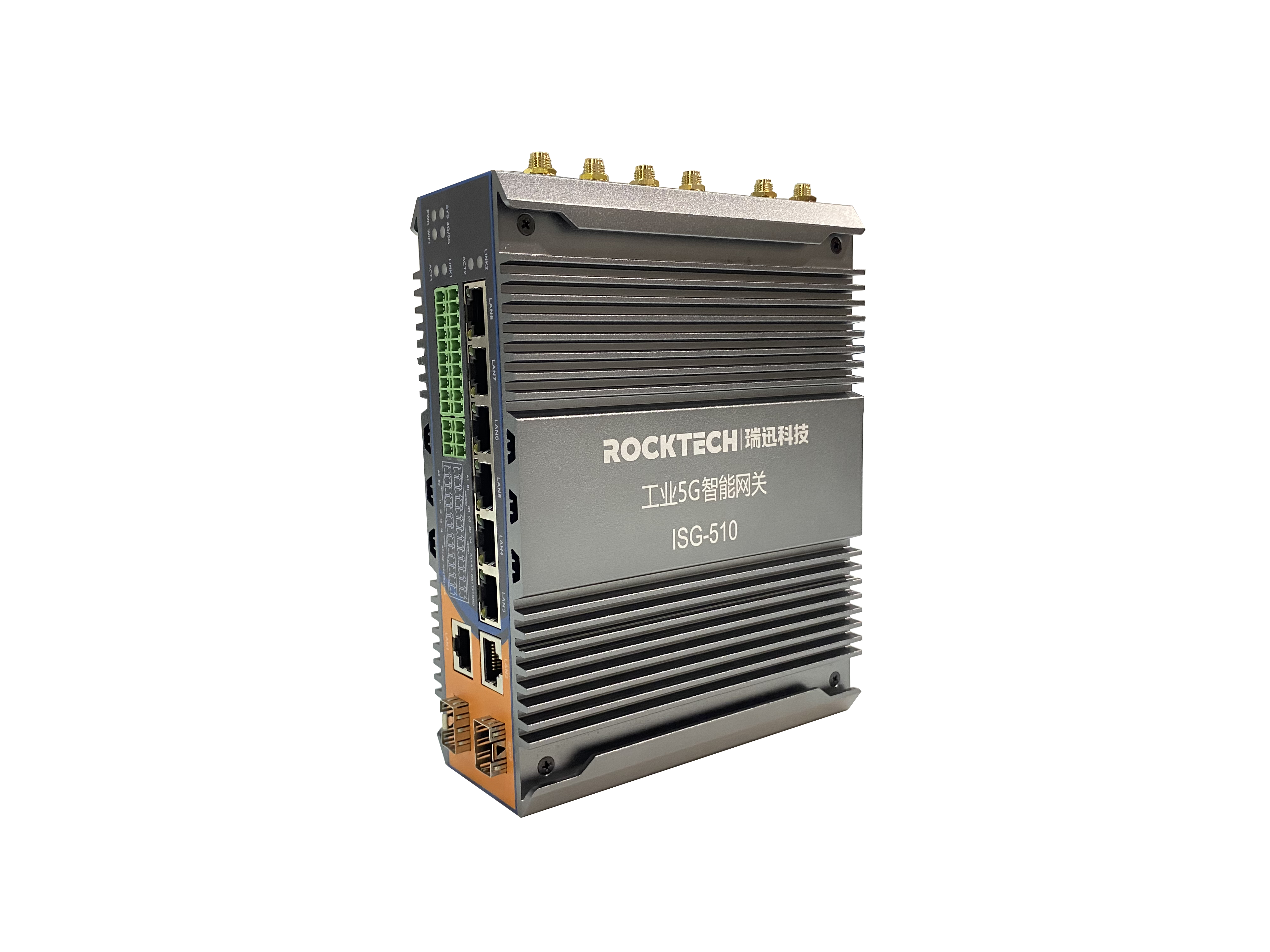

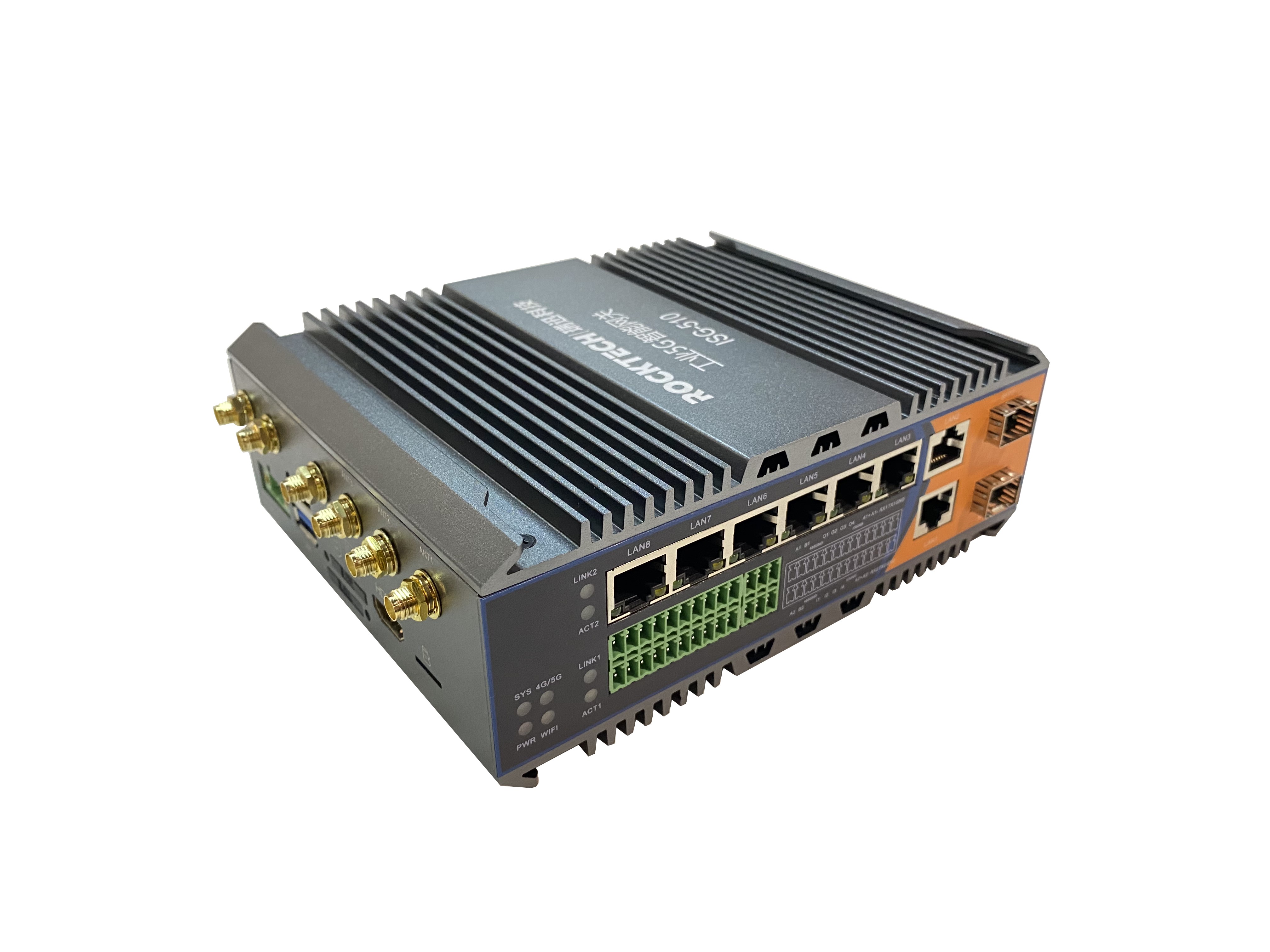

ISG-510-R01 | Linux | RK3399K | 2GB | 16GB | 6路 | 2路 | 2路 | 133*173*60 | 2PIN绿色端子 |
